金屬激光焊接機原理(主要是金屬材料的激光焊接)；

激光焊接是將高強度激光束輻射到金屬表面。通過激光與金屬的相互作用，金屬吸收激光并將其轉化為熱能，使金屬熔化后冷卻結晶形成焊接。

激光焊接有兩種機制：
1.熱傳導焊接：激光照射材料表面時，一部分激光被反射，一部分被材料吸收，將光能轉化為熱能，加熱熔化。材料表層的熱量繼續通過熱傳導傳遞到材料的深層，最終將兩個焊件焊接在一起。常用于脈沖激光焊接機，長寬比小于1。

2.激光深熔焊：當高功率密度的激光束照射到材料表面時，材料吸收光能并轉化為熱能，材料被加熱熔化直至汽化，從而產生大量的金屬蒸汽。在蒸汽離開表面時產生的反作用力下，熔融金屬液體被推出周圍形成凹坑。隨著激光的不斷照射，凹坑穿透得越來越深。當激光停止照射時，凹坑周圍的熔融液體回流，冷卻凝固后，兩個焊件焊接在一起。常用于連續激光焊接機，長寬比大于1。

激光焊接特點：
1.速度快，深度大，變形小。
2.焊接可在室溫或特殊條件下進行，焊接設備簡單。例如，當激光通過電磁場時，光束不會移動；激光可以在真空、空氣和一定的氣體環境中進行焊接，
并且可以通過玻璃或對光束透明的材料焊接。
3.可焊接鈦、應時等耐火材料，可焊接異種材料，效果良好。
4.激光聚焦后功率密度高，用大功率激光焊接機焊接時，深寬比可達5: 1。
5.可以進行微焊接。激光束聚焦后可以獲得非常小的光斑，可以精確定位，可以應用于大量自動生產的微小工件的裝配和焊接。
6.它可以焊接不可接觸的零件進行非接觸遠距離焊接，具有很大的靈活性。
7.激光束可以實現能量分流和時間分流，進行多工位同時焊接和多工位分時焊接，大大提高了生產效率和設備利用率。

激光焊接按激光分類：

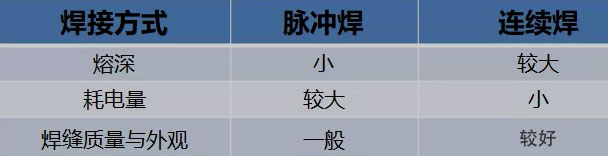

脈沖激光焊接和光纖連續激光焊接有以下區別：

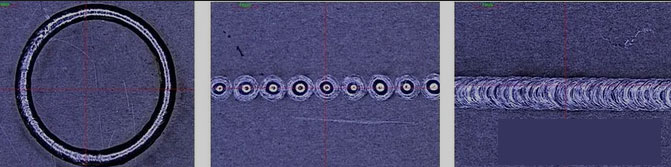

焊接模式(連續)脈沖焊接(一點一點)脈沖焊點疊加。

激光焊接方法：

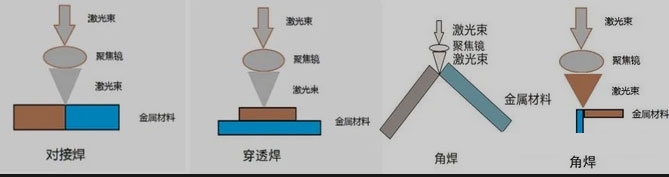

按產品組合劃分如下：

對焊間隙要求：盡量無間隙，一般小于0.05 mm，且產品越薄要求越嚴。
熔透焊接間隙要求：上下兩層應盡量粘接牢固。上層材料越薄，接頭要求越緊。

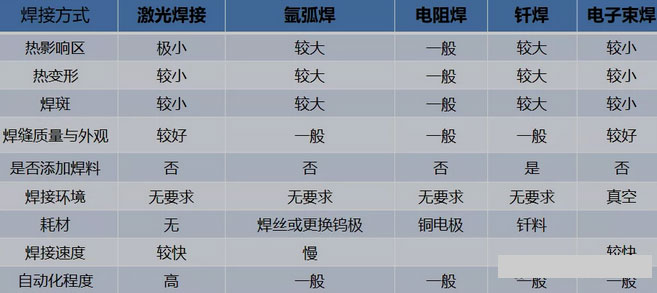

激光焊接與其他焊接方法的比較：

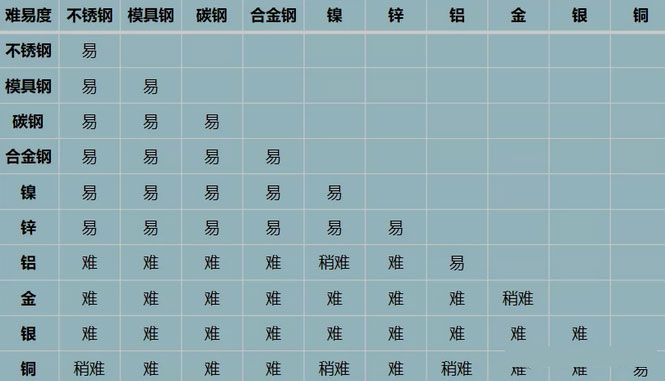

金屬激光焊接機特性：

材料分解：
1:鋼的焊接特性。
鋼是一種鐵碳合金，碳含量在0.04%到2.3%之間。為了保證其韌性和塑性，含碳量一般不超過1.7%。為了提高鋼材的機械性能、工藝性能或某些特殊性能(如耐腐蝕性、耐熱性、耐磨性等。)，一些合金元素(如錳、硅、鉻、鎳、鉬、鎢、釩、鈦等。)都是冶煉時有目的地加入的，這叫合金鋼。按化學成分分類。(1)碳鋼：
A.低碳鋼(c0.25%)；
B.中碳鋼(c0.25 ~ 0.60%)；
C.高碳鋼(C0.60%~2.11%)。
碳含量越高，越容易在熔池中產生噴孔。

(2)合金鋼：
A.低合金鋼(合金元素總含量5%)；
B.中合金鋼(合金元素總含量> 5 ~ 10%)；
C.高合金鋼(合金元素總含量> 10%)。
合金鋼的焊接性取決于合金元素，具有與不銹鋼相似的良好焊接性。

不銹鋼特性：
(3)不銹鋼。
指耐空氣、蒸汽、水等弱腐蝕介質和酸、堿、鹽等化學腐蝕介質的鋼。
不銹鋼分為馬氏車身鋼、鐵素體鋼、奧氏體鋼等。
馬氏不銹鋼和馬氏不銹鋼主要是低碳鋼或高碳鋼，鉻含量在12%-18%之間，主要合金元素是鐵、鉻和碳。不銹鋼中和馬氏不銹鋼的焊接性最差，焊接接頭通常又硬又脆，有冷裂的趨勢。當焊接含碳量超過0.1%的不銹鋼時，預熱和回火可以減少裂紋和脆化的傾向。例如403、410、414、416、420、440A、440B和440C。
奧氏體不銹鋼是指常溫下具有奧氏體結構的不銹鋼。中含有大約18%的鉻和鎳。
8%~10%，C約0.1%，它具有穩定的奧氏體結構。激光焊接性能一般較好，由于硫和硒的加入提高了奧氏體不銹鋼的力學性能，凝固裂紋傾向增加。奧氏體不銹鋼的導熱系數僅為碳鋼的1/3，吸收率略高于碳鋼，焊接熔深比普通碳鋼深5~10%左右。焊接熱輸入小，焊接速度快，非常適合鉻鎳系不銹鋼的焊接。常見的奧氏體不銹鋼有：201，301，302，303，304。
不銹鋼的可焊性最好，焊池最完美！

(4)200系列-鉻-鎳-錳。
奧氏體不銹鋼，300系列-鉻鎳。
奧氏體不銹鋼。各字母的含義：Cr代表鉻，ni代表鎳，Mn代表錳1代表碳含量(304中的0不是不含碳，但碳含量小于0.1%，屬于低碳)201:1Cr17Mn6Ni5N代表含碳1%、錳17%、鉻17%、鎳6%的奧氏體不銹鋼201；304:0Cr19Ni9
(0Cr18Ni9)，這意味著奧氏體不銹鋼304不銹鋼含有少于0.1%的碳、18%/19%的鉻和9%的鎳；201不銹鋼中含有錳，空氣潮濕有咸味時容易氧化生銹，保養不好(當然情況比鐵制品好很多，不銹鋼的氧化生銹可以通過拉絲拋光進行再加工，不像鐵制品表面電鍍層生銹后無法處理)。304不銹鋼不含錳，含鉻、鎳較多，不易氧化生銹。201不銹鋼的價格是鐵(鍍鉻或噴涂家具)的3-4倍，304不銹鋼的價格比201不銹鋼貴一半以上或近1倍。304的表面具有金屬白色光澤。對面201就像一塊塑料板。鐵素體不銹鋼，鐵素體結構不銹鋼。鉻含量為11%~30%，具有體心立方晶體結構。這種鋼一般不含鎳，有時還含有少量的鉬、鈦、鈮等元素。這種鋼具有導熱系數大、膨脹系數小、抗氧化性能好、抗應力腐蝕性能優異的特點。例如430。
與奧氏體和馬氏體，的不銹鋼相比，激光焊接的鐵素體不銹鋼最不容易產生熱裂紋和冷裂紋。

2.鋁合金的焊接特性。
高表面反射率和高導熱性要求焊接時功率密度高。很難形成穩定的熔池許多鋁合金含有揮發性元素，如硅和鎂，焊縫中有許多氣孔。液態鋁的粘度低，表面張力也很低。熔池的液態金屬容易溢出，影響焊縫成形。某些鋁合金在凝固過程中的焊接熔池會產生熱裂紋。裂紋的形成與冷卻時間和焊縫保護程度有關。鋁的純度越高，焊接越好，可以達到3系鋁以內的焊接效果。低純度鋁的焊接熔池容易產生氣孔和裂紋。

金屬激光焊接機相關產品介紹：http://www.aqxhjx.cn/jinshuhanjie/
